Náhradní díly pro dílenské zvedáky, montážní stroje na pneumatiky a vyvažovačky

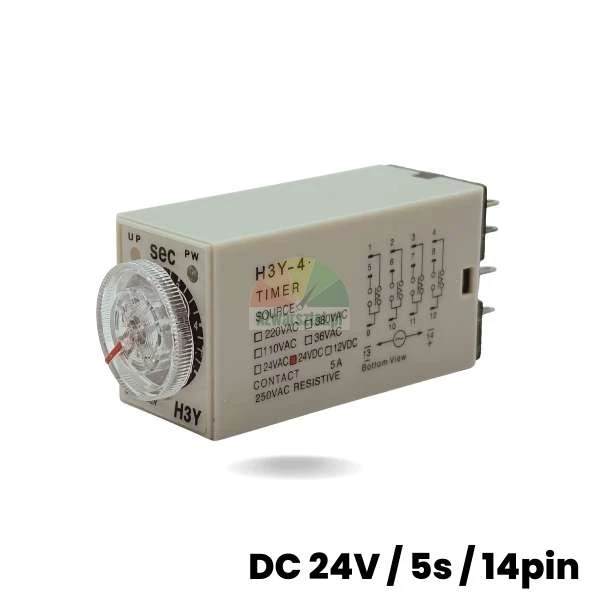

  • Časové relé H3Y-4 DC 24V 5s 14-pin s průhledným nastavovacím kolečkem a viditelným schématem zapojení

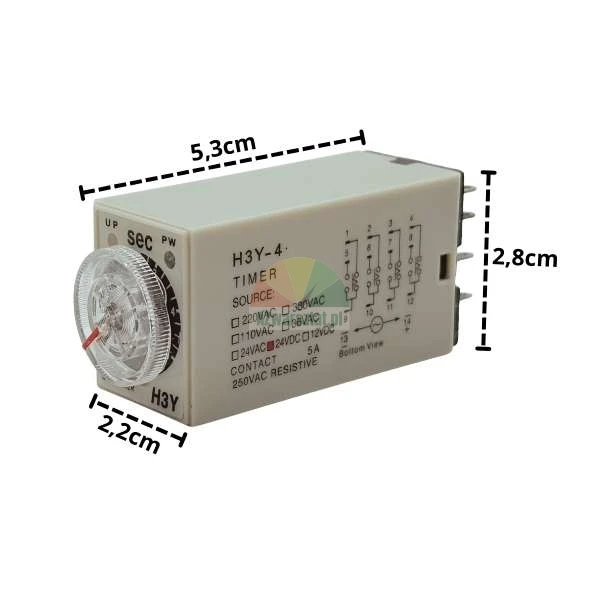

  • Časové relé H3Y-4 DC 24V 5s 14-pinové s rozměry

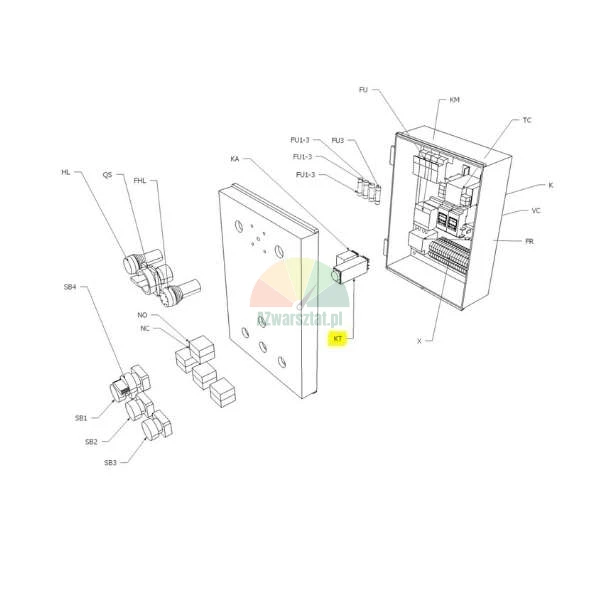

  • Technický diagram zobrazující rozložený pohled na elektrickou ovládací skříň s různými komponenty označenými kódy jako KT, KM a SB.
  • Časové relé H3Y-4 se schématem zapojení a technickými specifikacemi na boku krytu.
  • Pohled zespodu na průmyslové elektromagnetické relé s několika kovovými kontaktními kolíky a středovým montážním šroubem na bílém pozadí.

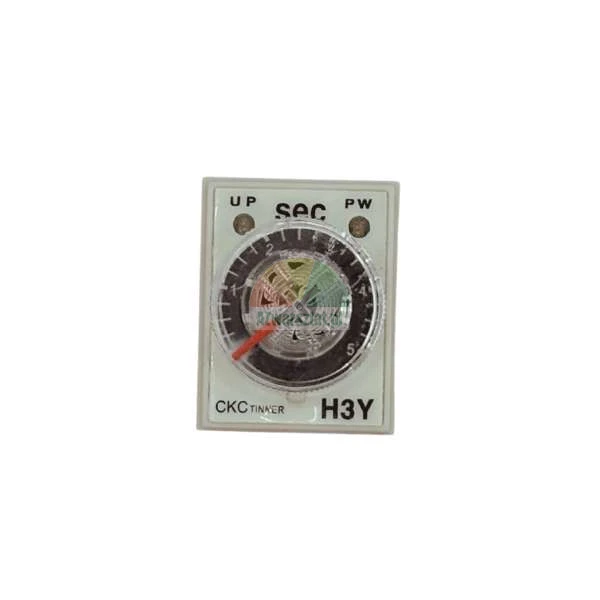

  • Časové relé CKC Tinker H3Y se stupnicí od 0 do 5 sekund a červenou ručičkou.
  • Časové relé H3Y-4 se schématem zapojení a montážními piny na bílém pozadí

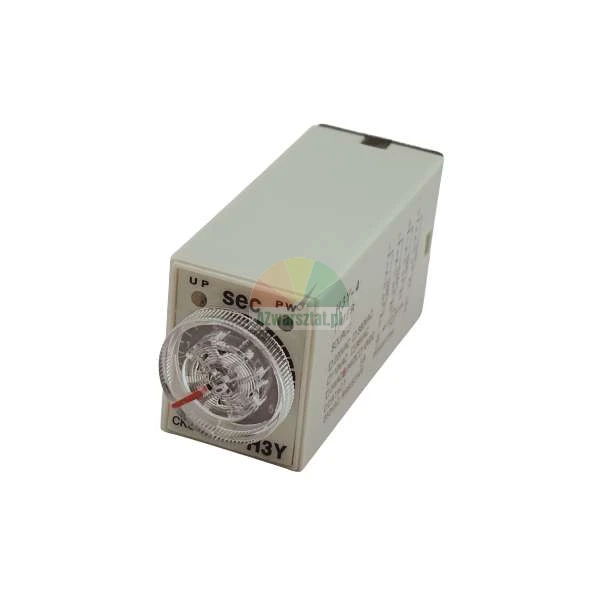

  • Průmyslové časové relé H3Y-4 s nastavovacím knoflíkem a stavovými diodami na bílém pozadí.
Přejít na zpětnou vazbu k produktu
Výrobce: AZ (přejít na produkty)

Časový relé DC 24V / 5 sec / 14 pin

Bezpečná platba
30 dní na vrácení
Rychlá expedice
Druhy plateb
s DPH bez DPH
Cena 740,10 Kč
vč. 23% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks
Doba přepravy: 24 hodin
Sdílení
Zeptejte se na produkt
Proč my?
  • Pouze skutečné recenze produktů.
  • Bezpečné online platby.
  • Bezproblémové vrácení do 14 dnů.
  • Solidní firma – jsme na trhu již mnoho let.
Platby

Časový relé DC 24V / 5 sec / 14 pin

Profesionální elektronický časový relé určený pro přesné řízení zařízení v průmyslových automatizačních systémech. Ideální pro aplikace vyžadující spolehlivé časové zpoždění, včetně zvedáků automobilů a dalších dílenských zařízení.

Klíčové vlastnosti

Spolehlivé časové zpoždění: Relé zajišťuje přesné zpoždění zapnutí o 5 sekund , ideální pro zvedáky automobilů a systémy vyžadující řízený start zařízení.

  • Napájení: 24 V DC – kompatibilní s nízkonapěťovými systémy automobilových dílen
  • Montáž: 14kolíkový konektor – snadná instalace a výměna
  • Režim provozu: Zpožděné zapnutí (delay on make) – zařízení se zapne po uplynutí nastavené doby
  • Výstup: Reléový – umožňuje ovládání zařízení s různými elektrickými parametry
  • Elektronická konstrukce: spolehlivá a odolná, odolná vůči pracovním podmínkám v dílně

Použití v zvedácích zařízeních

Časový relé DC 24V / 5 sec se speciálně používá v zvedácích vozidel k řízení zpoždění při zapnutí zařízení. Zajišťuje bezpečný start zvedáku a umožňuje stabilizaci hydraulického a elektronického systému před plným zapojením zvedací síly.

Technická specifikace

Parametr Hodnota
Napájecí napětí 24 V DC
Doba zpoždění 5 sekund
Počet pinů 14
Typ montáže Zásuvka (socket mount)
Typ výstupu Reléový
Režim provozu Zpožděné zapnutí (delay on make)

Jak to funguje?

Časový relé reaguje na vstupní signál a po uplynutí nastavené doby (5 sekund) přepne své výstupní kontakty. V případě automobilových zvedáků to znamená, že se zařízení zapíná se zpožděním, což zajišťuje:

  • Bezpečné spuštění hydraulického systému
  • Stabilizaci tlaku v okruhu
  • Ochranu elektrických komponentů před náhlými proudovými špičkami
  • Prodloužení životnosti zařízení

Kompatibilita a instalace

Relé se montuje do 14kolíkových zásuvek, což zajišťuje snadnou instalaci a výměnu. Kompatibilní s ovládacími panely a zařízeními vybavenými standardními zásuvkami tohoto typu. Napájení 24 V DC z něj činí ideální řešení pro nízkonapěťové systémy používané v autoservisech.

Snadná výměna: Díky montáži do zásuvky je výměna relé rychlá a nevyžaduje žádné svařování ani pájení.

Proč si vybrat tento relé?

  • Spolehlivost: Elektronická konstrukce zaručuje přesný chod
  • Trvanlivost: Odolný vůči pracovním podmínkám v autoservisu
  • Bezpečnost: Časová prodleva chrání zařízení před poškozením
  • Snadná instalace: Montáž do 14kolíkové zásuvky – bez složitých postupů
  • Ekonomická výhodnost: Nízká cena při vysoké kvalitě a spolehlivosti

Časový relé DC 24V / 5 sec / 14 pin je nezbytnou součástí každé autodílny, zejména pro zvedáky a zařízení vyžadující přesné časové řízení. Objednejte si jej hned teď a zajistěte si spolehlivý provoz svých zařízení!
